スポーツ車に最適!? 圧倒的な軽さを実現する、NHKニッパツのCFRP製スプリング【東京モーターショー2019】

NHK_Spring03

●未来のバネはカーボンになる? 日本発条株式会社の最新技術

NHKニッパツこと日本発条株式会社は、日本有数のサスペンション用スプリングのメーカーです。そのNHKニッパツが開発中だというのが、CFRPつまりカーボンファイバー製のスプリングです。

NHK_Spring

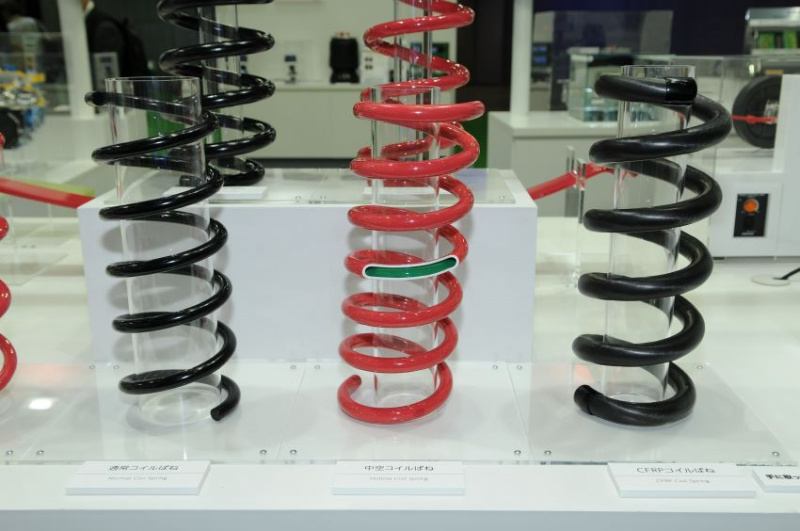

左から通常バネ、中空バネ、CFRPのバネです。CFRPのバネは通常バネの重さの半分以下!

現在使われているスプリングは金属製ですが、それをCFRPで作れば圧倒的に軽くできるわけです。すでに板バネではGFRP(グラスファイバーを使ったFRP)製のものは実用化できる状態になっているそうですが、それでも金属製バネの3割という圧倒的な軽さ。CFRPにすればさらに軽くできるそうです。

NHK_Spring02
巻バネでも、中空バネはすでに実用化されています。これは通常バネの78%の重量だそうです。

ただ、まだ難しい面もあって、CFRPは繊維を重ねて成形していくわけですが、ある力の向きに弱かったり、外側からの見た目が変わらなくても、中で繊維がほつれてきて、特性が落ちたりするという課題があるほか、特に巻バネでは成形そのものも難しいそうです。

実現しても価格は高くなるので、まずは高級車や高級スポーツカーにしか使われないでしょうが、軽さを生かした性能が楽しみですね。

また、NHKニッパツでは、精密プレス加工技術を生かして、薄板を積層して作るモーターのコアの製造なども得意としています。

Motor_Core01

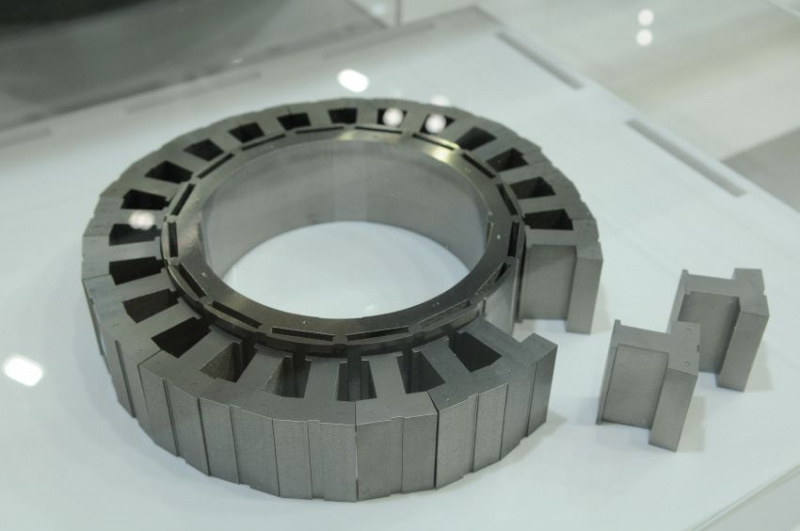

これがモーターのコアです。導線などを巻きつけて使う部品です。
Motor_Core02

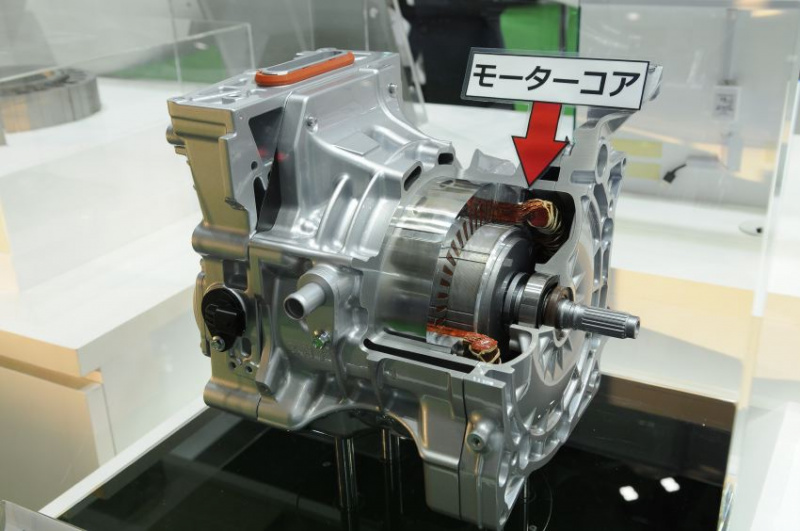

モーターのコアはこのような場所に使われています。
Motor_Core03

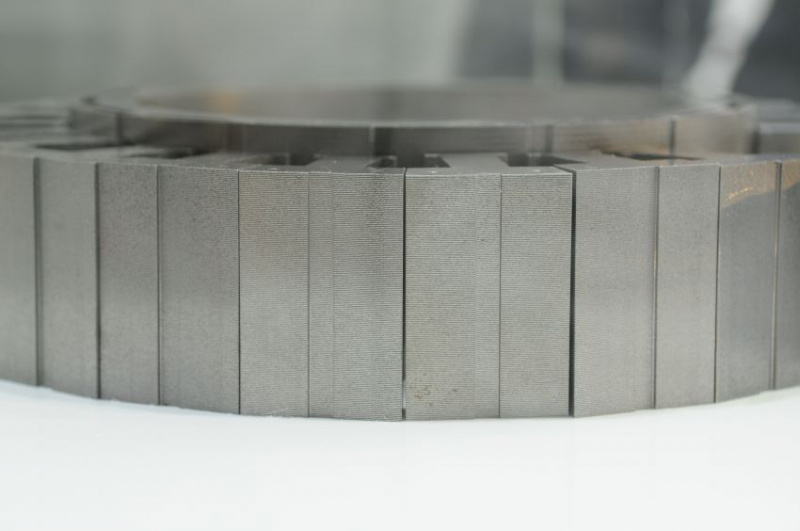

モーターのコアは薄ーい板を積層して作られています。そのほうが電気の抵抗が少なく、効率よくできるのだそうです。

また、金属製の基盤の製造も力を入れているそうです。現在のクルマには発熱量が多い電子回路が増えているそうで、熱伝導性の高い金属基盤はニーズが高まってきているようですね。

Substrate

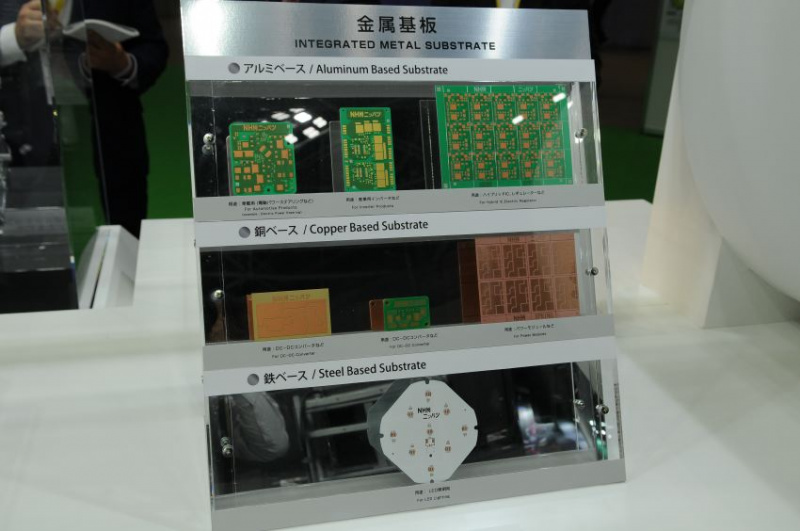

LEDの基盤や充電器モジュールなど、さまざまな場所に金属基盤が使われているそうです。

またヒートシンク一体型の基盤も開発中だそうです。

Substrate02

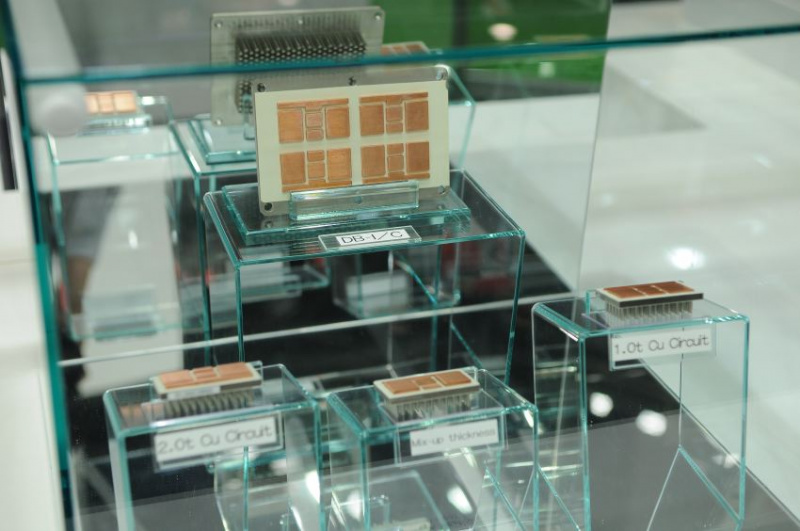

こちらはヒートシンク一体型の基盤。より放熱性が高くなります。現在開発中です。

サスペンション用のバネは不変の重要パーツですが、クルマの進化によって、新たな性能が要求されているパーツもいろいろあるんですね。

(まめ蔵)
