スカイアクティブエンジンは、精密砂型を使い1分で鋳造する:マツダ流シリンダーヘッド製造術

シリンダーブロックとシリンダーヘッドの製造は、金型鋳造(ダイキャスト)が主流である。金型内に複雑な形状の中子を組み込み、そこに高圧で溶けたアルミを圧送する高圧鋳造(ハイプレッシャー・ダイキャスティング=HPD)の技術が進歩し、正確な鋳物を作ることができるようになった。また、成形対象によっては低圧鋳造(ロープレッシャー・ダイキャスティング=LPD)という手法もあり、これも一般的には利用されている。

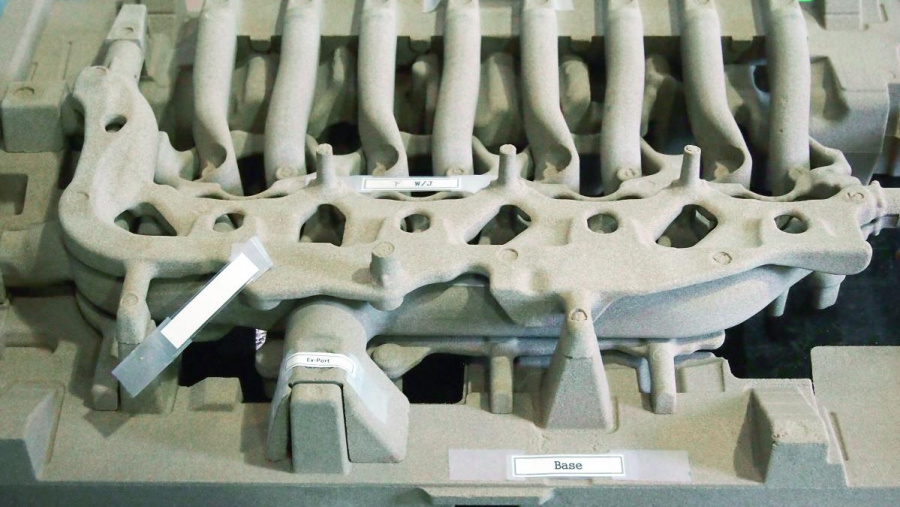

その時代にマツダは、最新技術を投入したスカイアクティブエンジン群の製造に砂型鋳造という方法を選択した。二液性硬化樹脂を混ぜた特殊な砂を使い、シリンダーヘッドの外観形状となる砂箱と、ディーゼルエンジンは13個、ガソリンエンジンは12個の中子を作り、型を組み立てる。燃焼室の天井となる面、砂型を積み上げていくときのベースプレートは金属製の鋳型を使い、精度の高いサンドパッケージを作る。吸気/排気ポートや冷却水路を設計値どおり正確に成型するため、精密な中子が人の手によって組み込まれる。そのサンドパッケージにアルミ合金の溶湯を注ぐ。

サンドパッケージの上面から自由落下で溶湯を注ぐ重力鋳造ではなく、側面からほんの少しだけ圧力をかけて溶湯を流す超低圧鋳造である。製造現場を見れば、アルミ溶湯を押し込むストロークはわずか50mm程度であり、ほぼ重力鋳造である。溶湯を流し込みながらサンドパッケージ全体を一度だけ上下逆になるよう回転させ、砂型内部の隅々にまで溶湯を行きわたらせる。

出来上がった砂型をベースプレートの上に順番に重ねる作業は人手で行なう。ひとつひとつを目視で確認しながら手早く重ねてサンドパッケージに仕上げる。最終的には内視鏡を入れて内部の状態を確認している。金属製のベースプレートは4気筒ぶんが一枚。丸い部分は吸/排気バルブの穴。圧縮比を攻めているエンジンだけに燃焼室容積は設計値を正確に守らなければならず、ここだけは砂と金属のハイブリッド金型である。

なぜ砂型なのか。理由は大きく分けて3つある。まず、要求される機械的性能を忠実に作り込むことだ。燃焼室面となる部分を冷却性に優れた金型ベースプレートとし、この部分は金属の表面急冷効果を利用してアルミの組織を緻密にする。それ以外の部分は砂型ならではの表面仕上がりをねらう。冷却水路やポートの部分は、金型鋳造するだけでは不可能なくらいの薄肉化、機械加工でなければ実現できないレベルの薄肉化を実現する。

ふたつめは、つねに同一条件で鋳造することだ。砂型も金属金型のベースプレートも管理された常温で使用されるため、アルミ組織内の引け巣やリーク不良のリスクが極めて少ない。想像しにくいかもしれないが、保温効果のある砂型のなかに溶湯を注ぐと、凝固してしまう前に隅々まで溶けた金属が回る。金型だと溶湯の熱を素早く奪うため引け巣ができやすい。日本の製造技術はここを克服しているが、それでも砂型を使うメリットはまだある。

3つめは、上記の2点を実現したうえでの成形サイクルタイム短縮化である。LPDの場合はシリンダーヘッドの成型に7分程度の時間を要するが、マツダは溶湯充填と凝固冷却の工程を分離したコスワース鋳造法であり、砂型への溶湯充填だけで見れば約1分である。

続きを読む!

(MotorFan編集部)
